高效空氣過濾器性能試驗計數法原理和試驗裝置

發布時間:2022-06-08 08:38人氣:

高效空氣過濾器性能試驗計數法原理和試驗裝置如下:

1. 計數法試驗原理

      用氣溶膠發生器發生滿足試驗要求的氣溶膠,使用OPC對受試過濾器上、下游0.1μm~0.3μm粒徑范圍內的粒子進行檢測,并計算計徑效率。測量上游氣溶膠濃度時,若上游氣溶膠濃度超過OPC上限濃度,采樣空氣應經過稀釋,以降低OPC計數的重合誤差。采樣空氣的稀釋可通過稀釋器實現,也可通過上、下游OPC取樣流量的差異實現。

2. 計數法試驗方法

      可選擇單分散氣溶膠計數法或多分散氣溶膠計數法進行效率測試。兩種方法的風道系統一致,僅氣溶膠發生器及所對應的檢測裝置有所區別。當采用單分散氣溶膠計數法進行試驗時,如過濾器所采用濾料已經過單分散氣溶膠計數法試驗,并已獲得其MPPS,則過濾器試驗中所選擇的單分散氣溶膠計數中值直徑應在其MPPS的士10%以內。否則,過濾器制造商應與用戶協商確定試驗氣溶膠的計數中值直徑范圍。

3. 計數法試驗裝置

3.1 計數法過濾器性能檢測試驗裝置主要由氣溶膠發生器、風道系統、氣溶膠取樣與檢測裝置組成,試驗裝置示意圖見圖1。試驗裝置允許有所不同,但應滿足5.1的要求,且對同一過濾器的試驗結果應與標準試驗裝置一致。

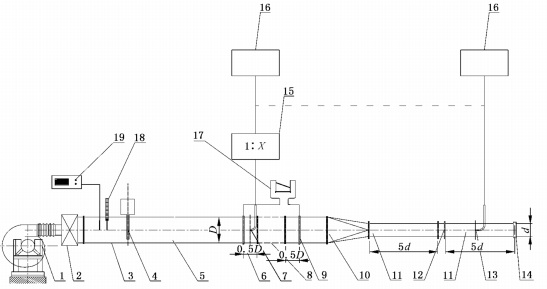

說明:1-風機;2-高效空氣過濾器;3-直管段;4-氣溶膠入口:5-穩定段;6-過濾前靜壓環;7-過濾前采樣管;8-受試過濾器;9-過濾后靜壓環;10-變徑管;11-直管段;12-孔板流量計;13-過濾后采樣管;14-閥門;15-稀釋器;16-粒子采樣系統;17-微壓計;18-溫度計:19-濕度計;D-被測過濾器上游管道直徑;d-被測過濾器下游管道直徑;X-稀釋倍數。

圖1 計數法過濾器性能檢測試驗裝置示意圖

3.2 測量裝置應使用OPC,OPC粒徑測試范圍內應至少包括0.1 μm、0.2 μm、0.3 μm三擋。
